移动式升降工作平台（剪叉式）-安全要求

5.3 结构强度安全要求。

结构强度计算应符合GB 25849-2010中5.2及5.2.2 的规定。

5.3.1. 制造商应负以下责任:

a)结构计算,求各个载荷和力的位置、方向以及对构件强度产生最不利的组合值;

b)结构和稳定性计算,包括由于使用5.2.3允许的较高速度而产生的动态作用。

5.3.2 载荷和力

应考虑下列载荷和力:

a) 额定载荷(见5. 3. 3. 1

b)结构载荷(见5.3.3.2)

c)风载荷(见5.3.3.3）

d)手动操作力（见5.3.3.4）

e)特殊载荷和力(见5.3.3.5)

5.3.3 载荷和力的确定

5.3.3.1 额定载荷

额定载荷 m:按式(3)计算。

m=(n x mp) +mc

式中:

mp 人的质量(80kg)

mc工具和材料的质量(≥40kg)

n工作平台上的允许人数

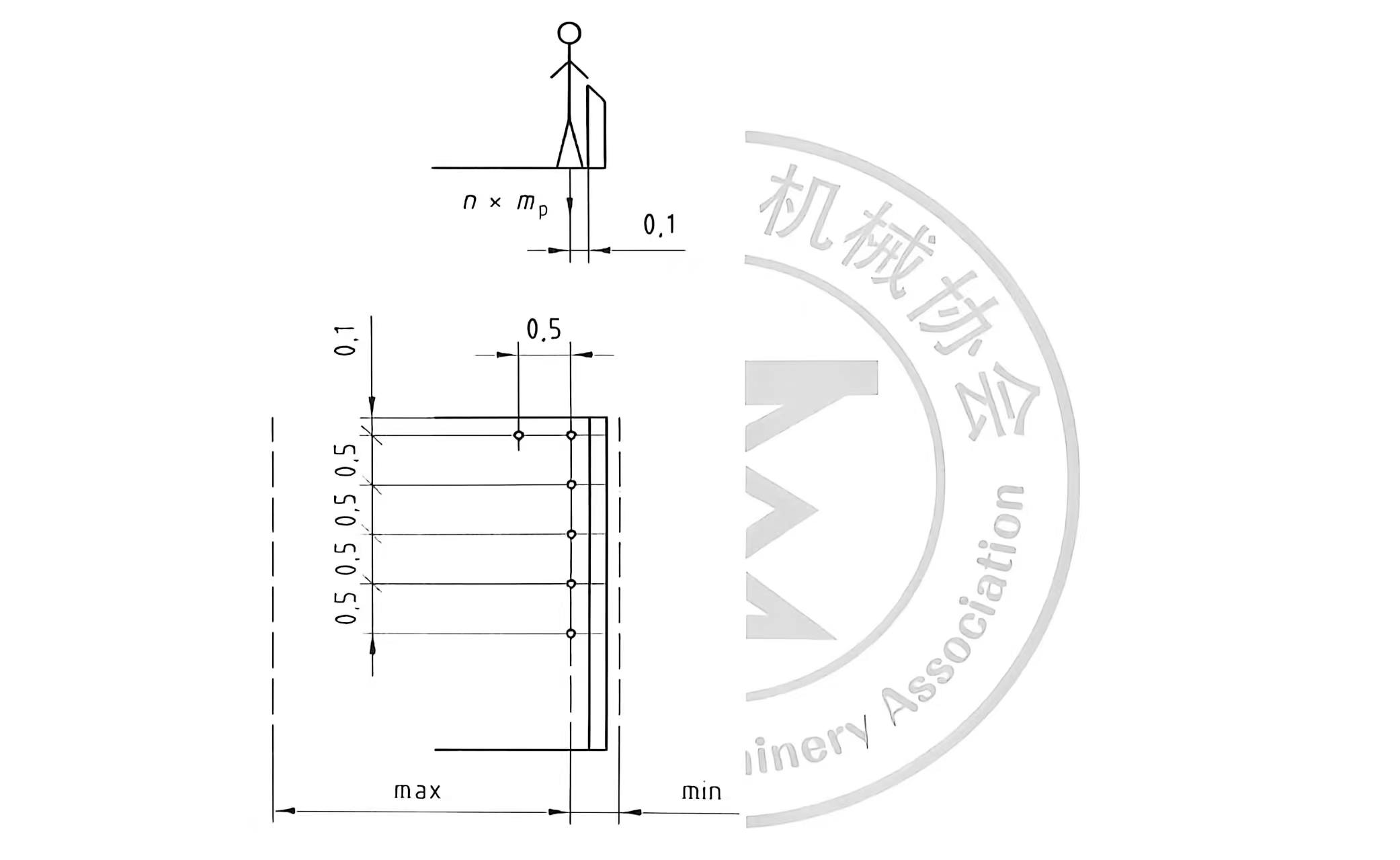

假定每个人质量的载荷点作用在工作平台上,距上部顶栏杆平面水平距离0.1m,载荷点之间的距离为0.5m。(见图1示例)

1---倾覆线

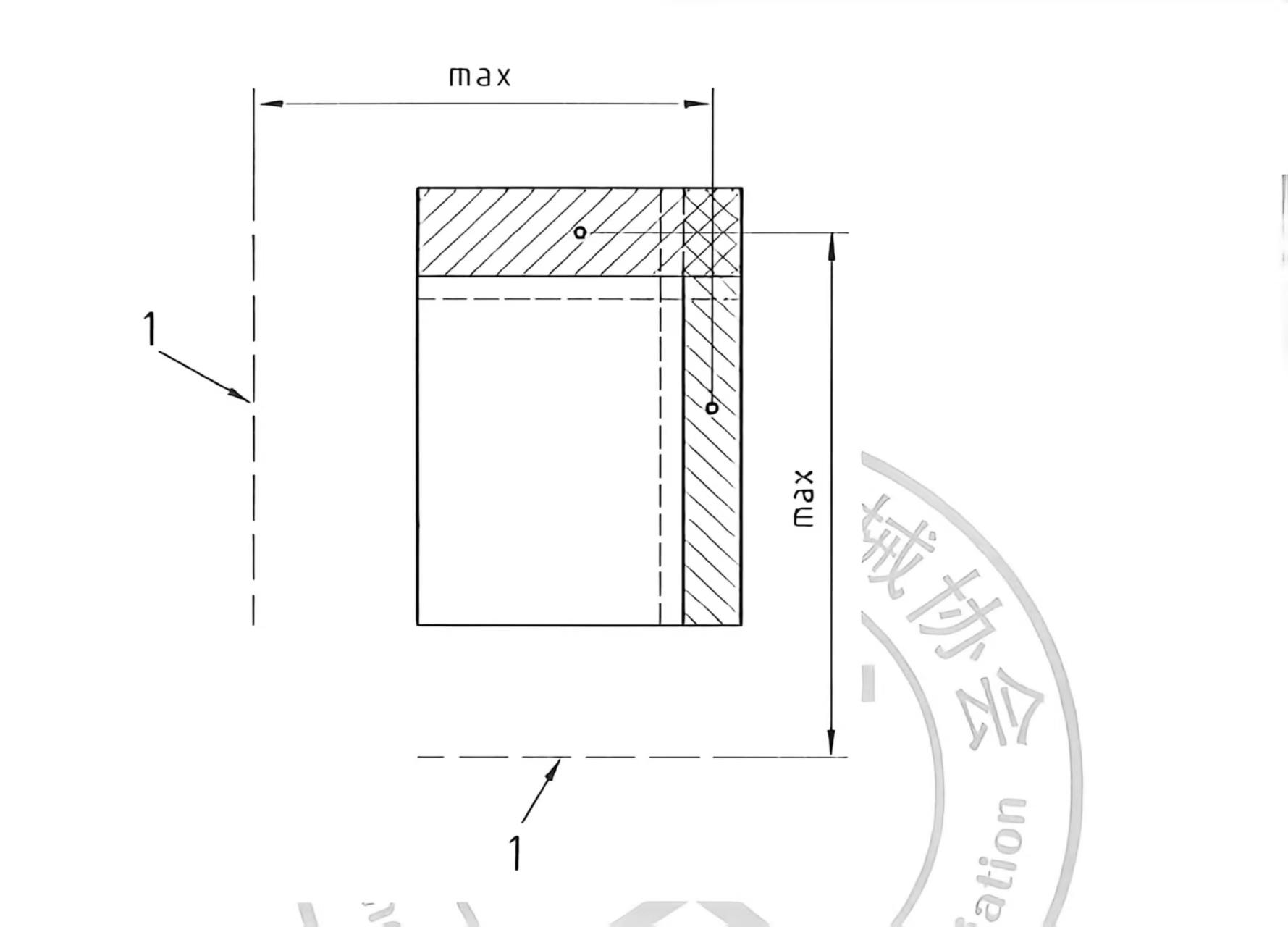

假定工具和材料的质量均匀作用在工作平台25%的台面上见图2,如果此压力超出3KN/m²,可将25%的数值增加到压力为3KN/m²为止。所有这些载荷假定作用在产生最不利结果的位置。

5.3.3.2 结构载荷

不运动的剪叉式平台构件的重量应为静态载荷。

运动的剪叉式平台构件的重量应为动态载荷。

5.3.3.3 风载荷

5.3.3.3.1 室外剪叉式平台

所有室外使用的剪叉式平台,被认为是受风压100N/m²的作用,相当于风速12.5m/s (风力等级6级)。

假定风力水平作用于工作平台上的人员、工具和材料及剪叉式平台零部件面积的中心,并应作为动态力。

本要求不适用于仅用于室内的剪叉式平台。

5.3.3.3.2 迎风面积采用的形状系数

a)L形,U形,T形,I形截面      1.6

b)箱形截面       1.4

c)大型平面区域         1.2

d)园形截面,依尺寸而定        0.8/1.2

e)直接迎风人员        1.0

有关其它结构迎风面积见 GB3811 起重机设计规范。人员的迎风面积,见5. 3. 3. 3. 3.

5.3.3.3.3 工作平台上人员的迎风面积

一个人的全面积应为0.7m²(平均宽度0.4m×高度1.75m),面积中心位于工作平台以上1.0m.起,站在工作平台上的1.1m的（无孔）围栏后面的人员迎风面积面积应为 0. 35m²,其面积中心位于工作平台以上1.45，直接迎风的人数应按如下计算：

a)平台迎风面积的边长(园整到0.5m),除以0.5m;或者

b)如果工作平台上的人数少于a)计算的人数,按 a)。

如果工作平台上的许可人数大于a)计算的人数,其他人员应采用形状系数0.6.

5.3.3.3.4 风力

工作平台上迎风的工具和材料所受风力按其重量的3%计算,水平作用在工作平台面以上0.5m高度。

5.3.3.4 手动操作力

设计仅承载一个人员的剪叉式平台,手操作力M的最小值应按200N 计算;

设计承载一人以上的剪叉式平台,手操作力的最小值应按400N计算,该力作用于平台面以上 1.1m高度的位置;任何许可的较大力,制造商应注明。

5.3.3.5 特殊载荷和力

剪叉式平台在使用特殊的工作方法和使用条件下会产生特殊载荷和力,例如:在工作平台之外承载物体、工作平台上承载的大型物体承受风力以及由卷扬机或材料装卸设备所施加的力(参见 GB25849-2010 附录 A)。

如果用户要求这种特殊的工作方法和使用条件,则应将所产生的载荷和力作为额定载荷、结构载荷、风载和/或手动力进行适当的修正。
