移动式升降工作平台（剪叉式）-范围

1.范围

本标准适用于移动式升降工作平台(剪叉式)。(以下简称剪叉式平台)

本标准内容:剪叉式平台的分类、主要参数、技术要求、试验方法、检测规则、出厂要求、操作与使用、适用本标准的说明。

2.规范性引用文件

下列文件的重要相关条款在本标准中有引用,凡是不注日期的引用文件,其最新版本适用于本标准。凡是注日期的引用文件,则按注日期的版本适用于本标准。

GB/T3323-2005金属熔化焊接接头射线照相。

GB/T985.1-2008气焊、焊条电弧焊、气体保护焊和高速能焊推荐坡口。

JB5320-2000剪叉式升降台安全规则。

JB/T9229-2013剪叉式升降台技术条件。

JB/T9229-2013剪叉式升降台试验方法。

GB/T3766 液压系统通用技术条件。

GB/T7935液压元件通用技术条件。

GB/T9286-1998色漆和清漆,漆膜的划格试验。

GB12265.3机械安全,避免人体各部位挤压的最小间距。

GB/T13384机电产品包装通用技术条件。

GB/T20082 液压传动、液体污染采用光学显微镜测定颗粒污染物的方法。

GB20891非道路移动机械用柴油机排气污染物排放限值的测量方法(中国I、II阶段)。

GB/T22087-2008铝及铝合金的弧焊接头,缺欠质量分级指南。

GB25849-2010移动式升降工作平台设计计算、安全要求和测试方法。

IS018893:2004移动式升降工作平台安全规则、检查、保养和操作。

GB/T27548-2011

GB/T9465 高空作业车。

GB/T2893.1 图形符号、安全色和安全标志。

GB/T9969 工业产品使用说明书总则。

3. 术语和定义

GB25849 界定的以及下列术语与定义适用于本文件。

3.1.升降工作平台

用来运载人员、工具和材料到一定高度工作位置的设备,至少有带控制的工

作平台、伸展结构和底盘组成。

3. 2剪叉式升降工作平台

伸展建构为剪叉机构的升降工作平台。

3. 3 固定剪叉式升降工作平台

不带行走机构,固定安装的剪叉式升降工作平台。

3. 4 自行移动剪叉式升降工作平台

带有动力行走机构,并能自行驾驶、在工作场地或场地之间运行的剪叉式升降工作平台。

3. 5 非自行移动工作平台

行走机构不带动力,而借助外力在工作场地能方便移动剪叉式升降工作平台

3. 6 剪叉结构

有铰链连接的叉臂、液压缸、导轮等零部件组成,能使工作平台升降的一个部件。

3. 7 叉臂

组成剪叉机构的杆件。

3. 8 底盘

承载剪叉机构、工作平台的基座,包括底架和/或安装在上面的行走机构,稳定器等部件。

3. 9 稳定器

用来保持剪叉式平台稳定的装置(如支腿、压重、配重)。

3. 10 最大平台高度

工作平台台面与作业支承面之间的最大垂直距离。

3.11 最大起升高度

工作平台台面从最低位置升到最高位置的最大垂直距离。

4.分类及主要参数

4.1 形式分类

剪叉式平台按行走方式可分为:

a)自行移动式

b)非自行移动式

4.2 主要参数系列

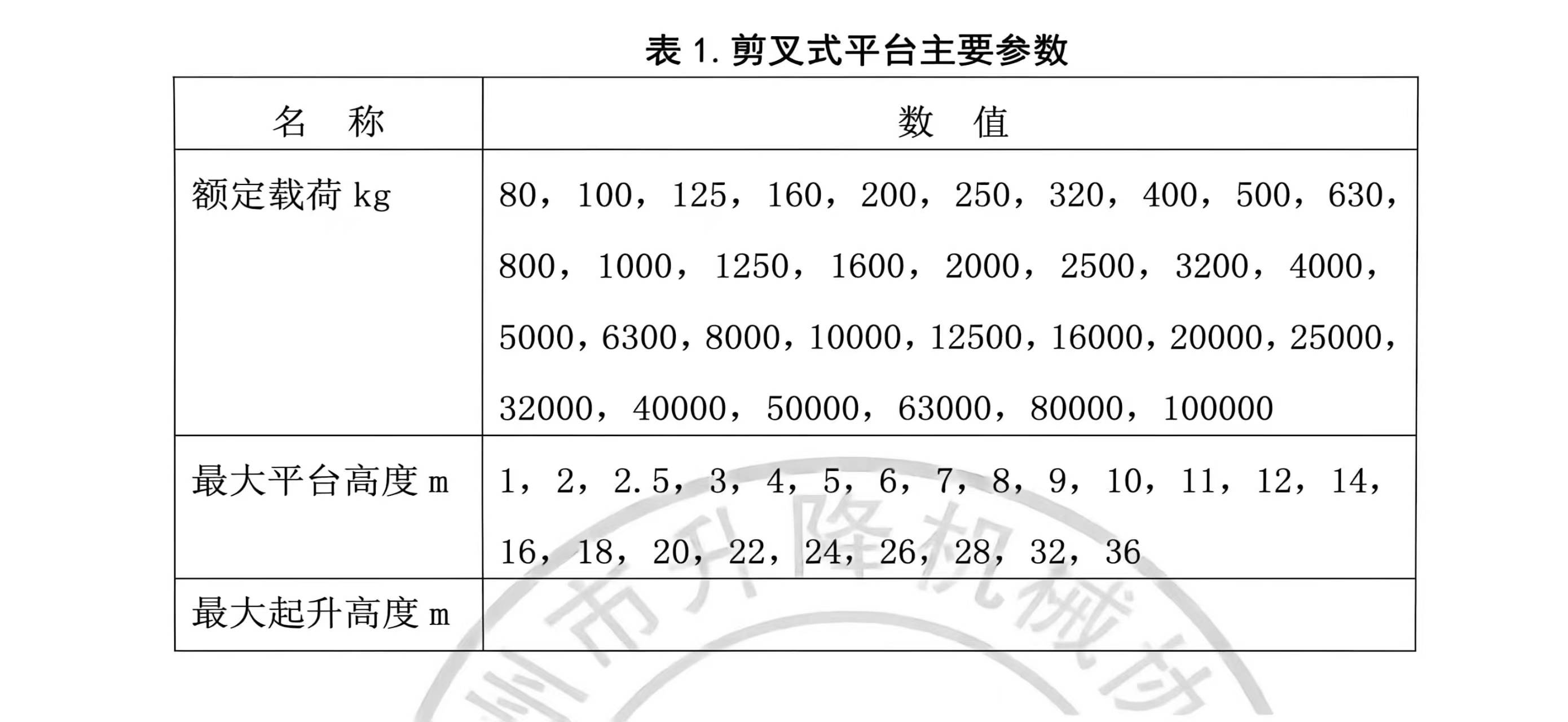

剪叉式平台主要参数为额定载荷、最大平台高度、升高度。见表1。
