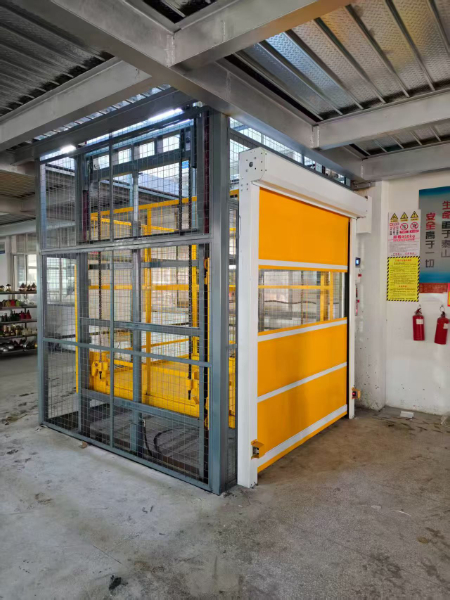

链轮驱动仅载货升降台-金属结构

5.3金属结构

5.3.1主要结构件的基本要求

5.3.1.1主要结构件钢材表面应进行除锈处理，应达到GB/T 8923中的Sa2级或St2级。

5.3.1.2主要承载结构的钢板和型钢的最小厚度应不小于GB/T 3811-2008表34的规定。

5.3.1.3焊缝应饱满、平整，不应有漏焊、裂缝、气孔、夹渣、烧穿、咬肉及未焊透等缺陷。

5.3.2连接件及紧固件

  连接件及紧固件应齐全并牢固锁定。

5.3.3平台

5.3.3.1平台结构

5.3.3.1.1平台应是钢性结构，采用底板加壁板或围栏且顶部为非封闭形式。

5.3.3.1.2平台应至少装设两个对称布置的导轮或导靴。

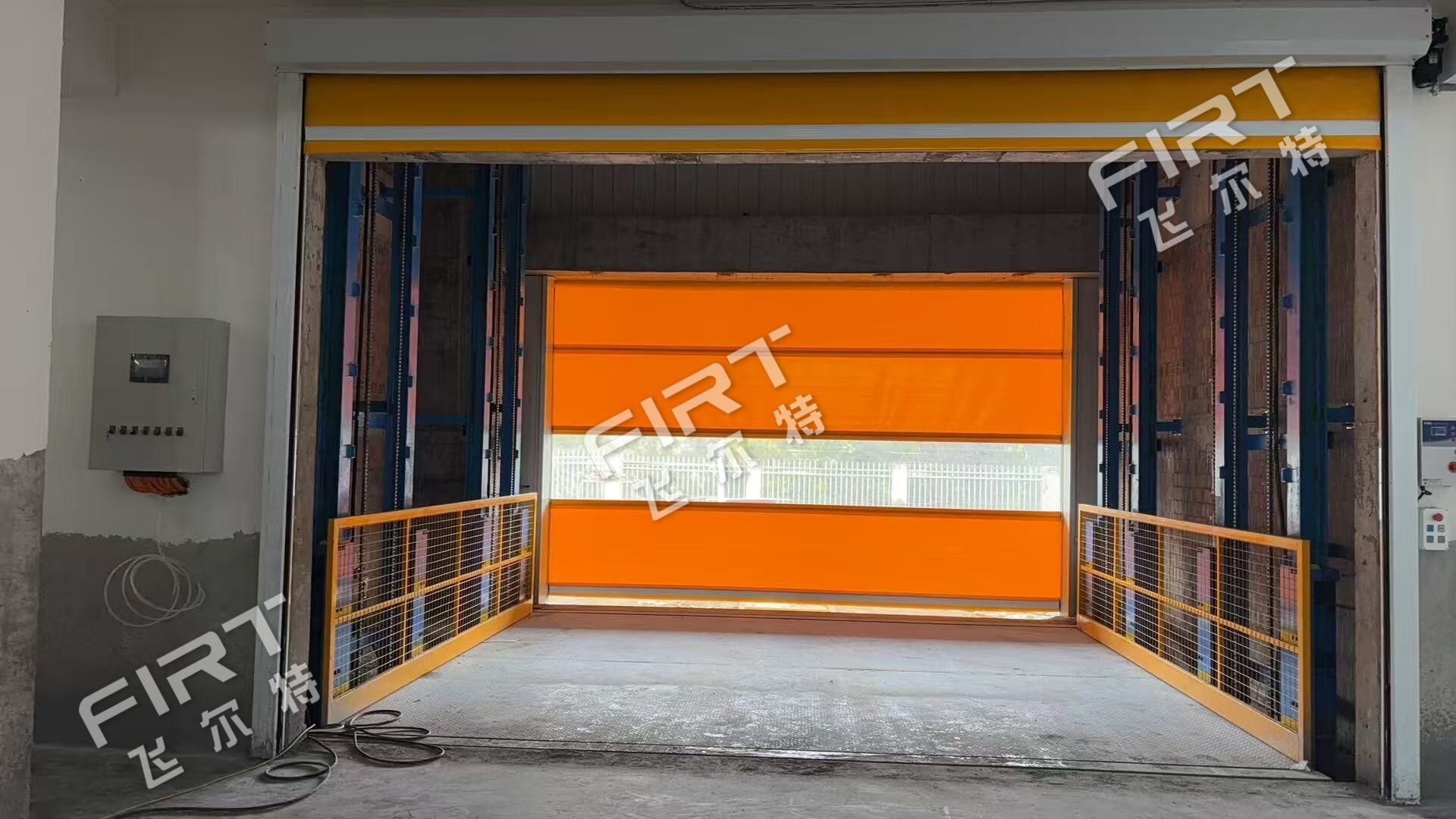

5.3.3.2平台底板

5.3.3.2.1平台底板应有足够的强度，应至少能承受1.25倍额定载荷以及下列情况下的冲击载荷：

a)装卸货物时；

b）平台撞击到缓冲器上时；

c) 停层保护装置起作用时；

d) 防坠落保护装置起作用时。

5.3.3.2.2 平台底板表面应防滑,防止人员在装卸货物时意外滑倒,或运行中货物非正常滑移。

5.3.3.2.3 仅载货升降台装配后,应保证平台底板表面的水平倾斜度不大于40mm/m。

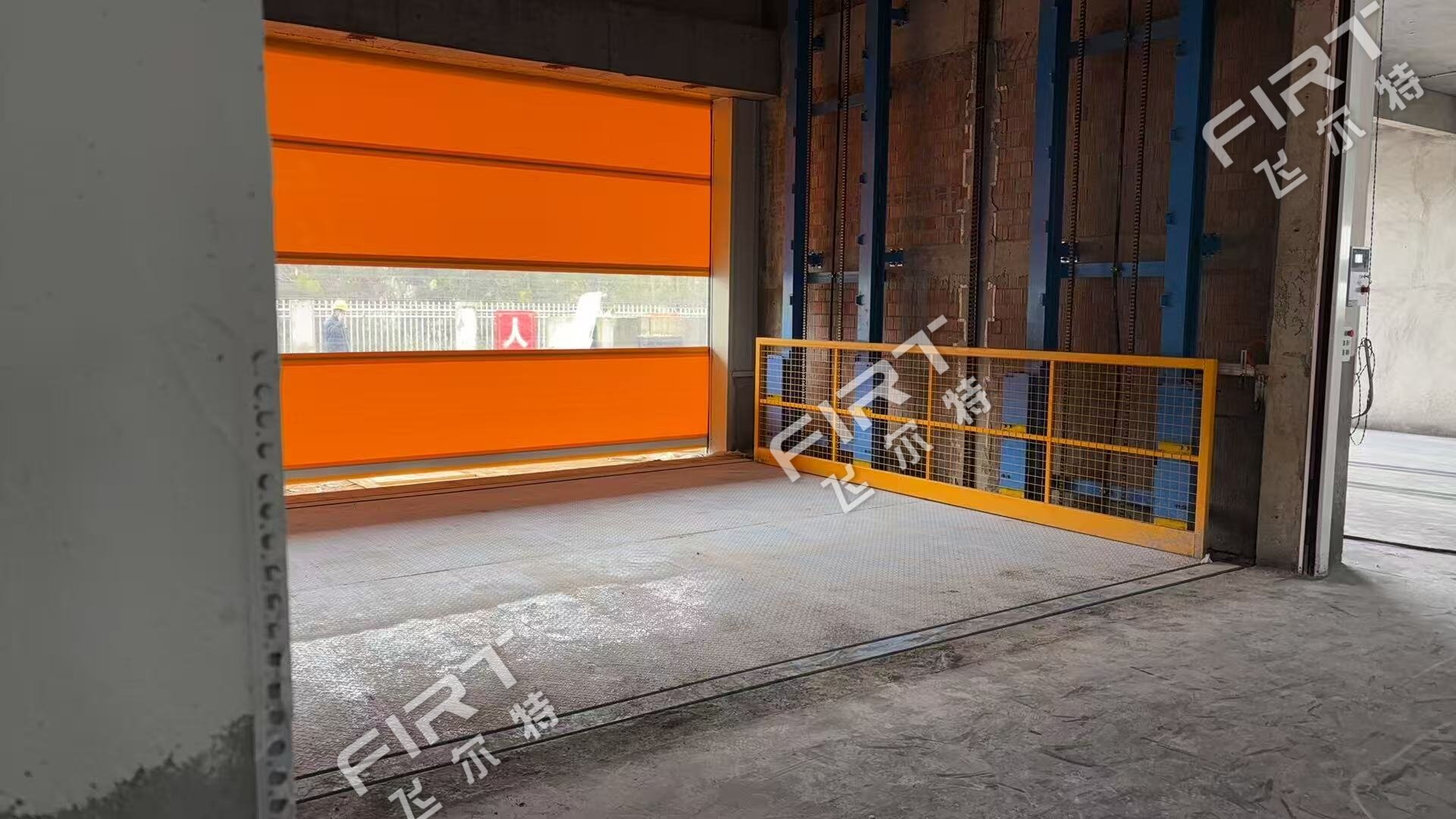

5.3.3.3 平台壁板或围栏

5.3.3.3.1 平台壁板或围栏高度应不低于1000mm。

5.3.3.3.2 平台围栏以及采用有孔材料的平台壁板,其底部应设置高度不低于100mm 的踢脚板。平台围栏在踢脚板与顶杆之间应至少有一根中间横杆,顶杆与中间横杆、中间横杆之间及与踢脚板的距离应不大于500mm。

5.3.3.3.3 平台壁板应至少能承受300N的力,垂直作用在壁板的任一面的任何位置上,且均匀分布在 5cm² 的圆形或方形面积上,平台壁板应无永久变形。如果采用围栏代替壁板,围栏的顶杆应至少能承受1000N的力作用在顶杆最不利的位置上,顶杆应无永久变形。如果平台通过其壁板框架或围栏来悬挂,则平台壁板框架或围栏还应能承受5.3.3.2.1 规定的载荷。

5.3.3.4 平台门

5.3.3.4.1 平台门不应向外开启

5.3.3.4.2 平台门可以是有孔的。

5.3.3.4.3 平台门应设电气联锁装置,在正常运行的情况下,如果有一个平台门或多扇平台门中的任何一扇门开着,则平台应不能启动或不能继续运行。

5.3.3.4.4 采用AI智能监控系统或其他监控装置,当平台内有人,或平台内运货物超过边界位置时,平台应不能启动运行或应停止运行,并发出报警信号,此时可以不设置平台门及平台门电气联锁装置。当用户有特殊需求需要加装平台门时,平台门的要求由制造商与用户协商确定。

5.3.4 平衡重

5.3.4.1 平衡重应采用金属材料或其他坚固不易破损的材料。

5.3.4.2 如果平衡重平衡重块组成,应把平衡重块固定在金属框架内,或者至少用两根拉杆将平衡重块固定住。

5.3.5 导向装置

5.3.5.1 平台和平衡重应由刚性导向装置导向。

5.3.5.2 平台导向装置及其附件和接头应至少能承受1.25倍额定载荷以及下列情况下的冲击载荷:

a) 装卸货物时;

b) 停层保护装置起作用时；

c) 防坠落保护装置起作用时。

5.3.5.3 平台和平衡重导轨的下端应支承在井道底坑坚实的底面上。

5.3.6 提升横梁

5.3.6.1 提升横梁应具有足够的强度和刚度,应至少能承受2倍的额定载荷。

5.3.6.2 提升横梁的承载钢结构件的对接焊缝质量应符合TSG51-2023 2.3.4.3的规定,焊缝表面质量,应达到GB/T19418中的B级,焊缝内部质量应进行无损探伤。射线检测应达到GB/T
37910.1 中规定的质量等级2级;超声波检测应达到JB/T10559中规定的工级。

5.4 主要零部件

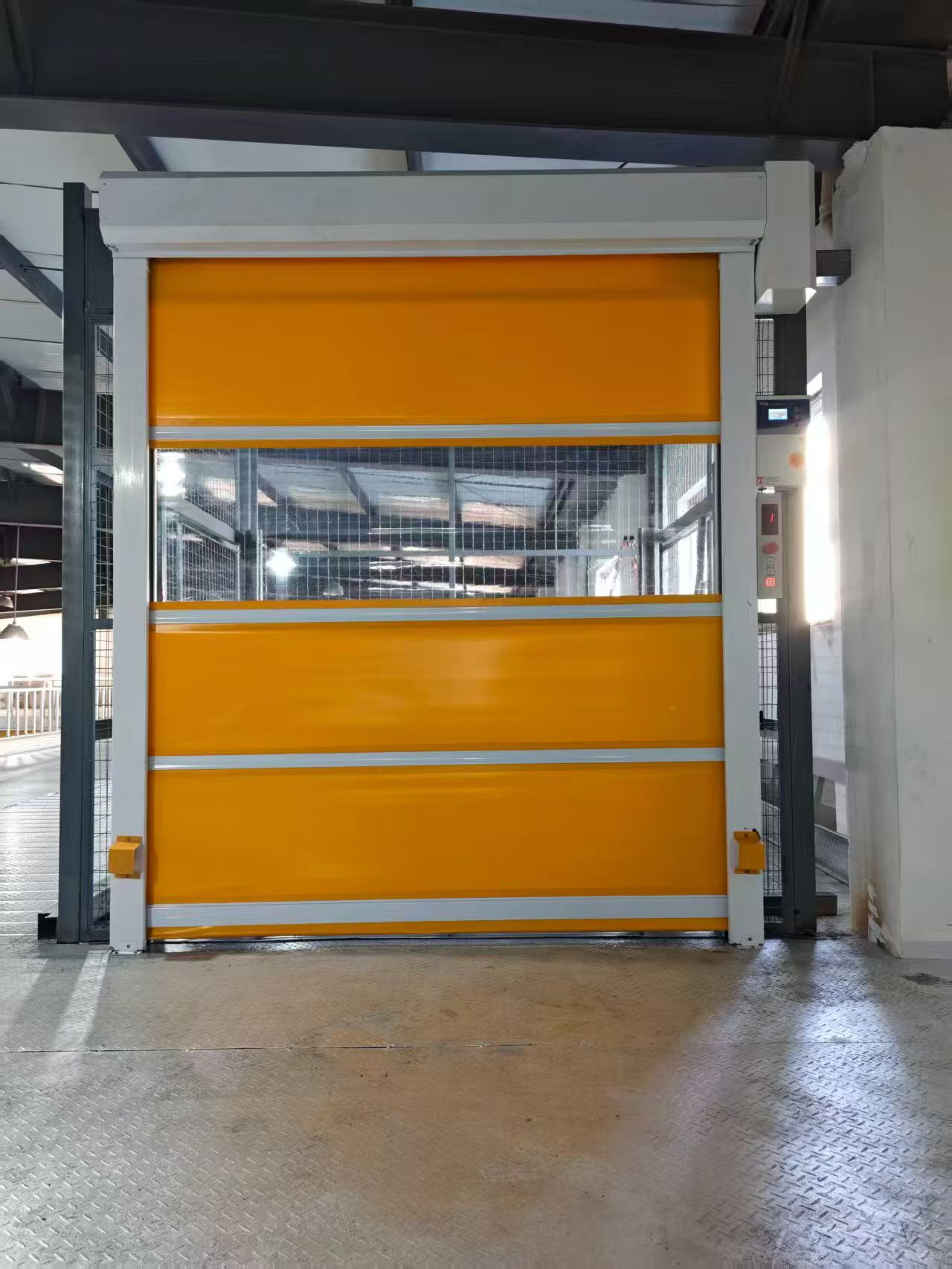

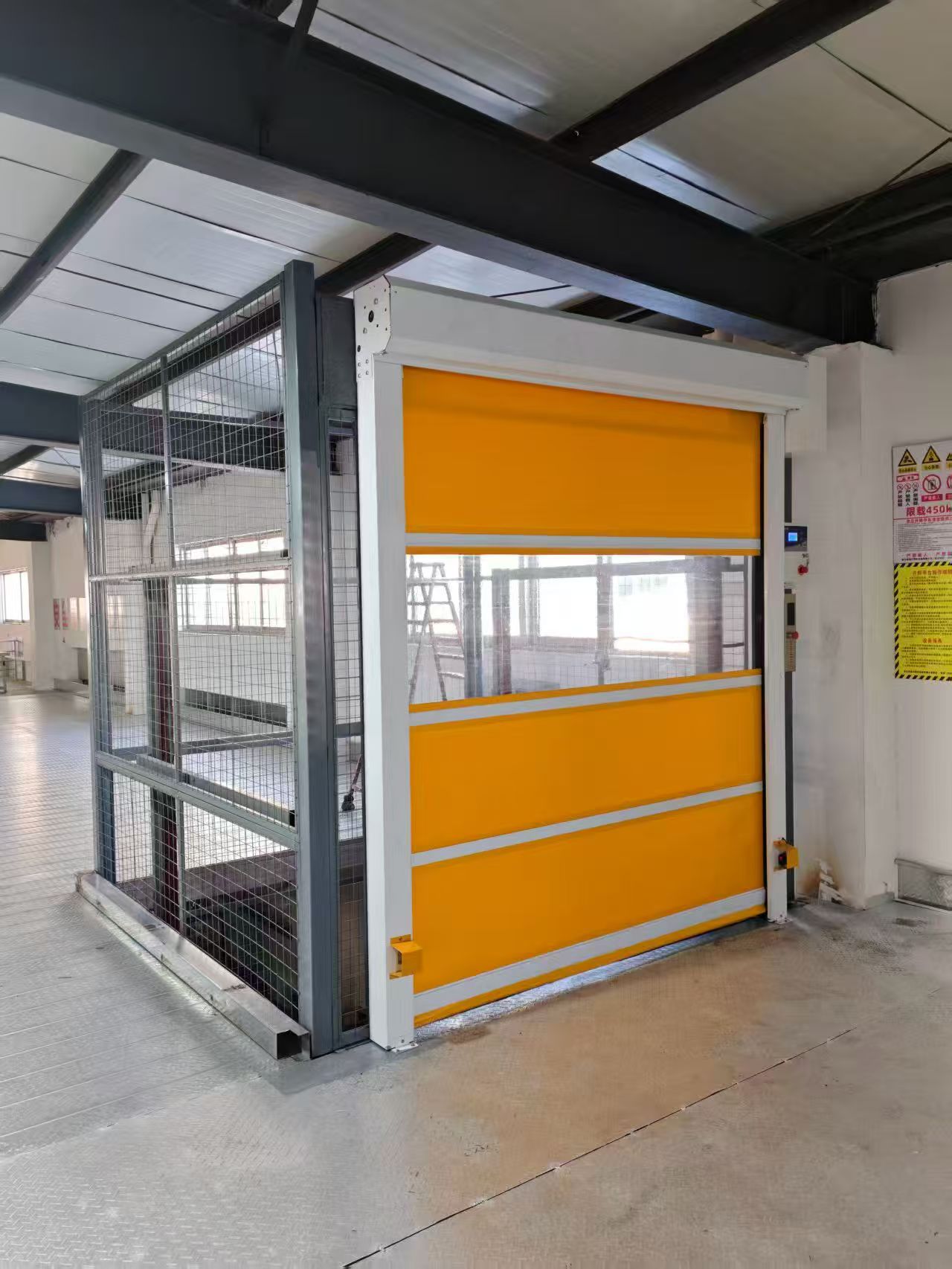

5.4.1层门

5.4.1.1层门不应向井道内开启。

5.4.1.2 层门可以是有孔的,当采用有孔层门时,孔应不能穿过直径50mm的球体且孔的最长边不应大于50mm。

5.4.1.3 每个层门应设电气联锁装置,在正常运行的情况下,如果有一个层门或多扇门中的任何一扇门开着,则平台应不能启动或不能继续运行。

5.4.1.4 每个层门应设机械联锁装置,在正常运行时,应不能打开门(或多层门中的任意一扇),除非平台在该层停站时。

5.4.1.5层门净高应不小于1800 mm。

5.4.1.6 层门可以采用卷帘门或水平滑动门。当采用水平滑动门时,应符合GB/T 25856-2010 中5.4.3.2.1,当层门在其门锁锁住时,用300N的垂直作用于门扇的任一面上的任何位置,且均匀分布在5cm²的圆形或方形面积上,应:

a) 无永久变形;

b) 弹性变形不大于15mm;

c) 试验期间和试验后,门的安全性能不受影响。

5.4.1.7 层门关闭时，门扇之间、门扇与门套或地面之间的间隙应不大于10mm。

5.4.1.8 层门关闭时，门扇或门套与井道壁(围壁)之间的间隙应不大于35mm。

5.4.1.9 除电动卷帘门外，各层门上均应设自动复位的紧急开锁装置；紧急情况时，电动卷帘门应能手动打开.

5.4.1.9 除电动卷帘门外，各层门上均应设自动复位的紧急开锁装置；紧急情况时，电动卷帘门应能手动打开。

5.4.2 驱动装置

5.4.2.1 仅载货升降台应采用无液压泵站、电动机与减速器和链轮的组合作为驱动装置。

5.4.2.2 驱动装置应固定可靠，其承载结构应有足够的强度.

5.4.2.3 应设有常闭式的工作制动器。

5.4.2.4 单套制动器的制动安全系数应不小于1.75;两套制动器的制动系统中每套制动器的制动安全 系数应不小于1.25。

5.4.3 链条与链轮

5.4.3.1 承载链条的安全系数，单根链条应不小于8,两根及以上时，每根链条的安全系数应不小于5。

5.4.3.2 载荷由多根链条承载时，每根链条均应是独立的。载荷由多根链条承载时，应装设能够有效 保证各根链条受力均衡的装置。

5.4.3.3 载荷由多根链条承载时，应装设一个电气安全装置，当多根链条中的一根发生异常相对伸长 或者破坏时，电气安全装置应停止仅载货升降台的运行。

5.4.3.4 应采取措施防止链条从链轮上脱出，即使是在链条松驰的状态。

5.4.3.5 链轮的直径应与链条相匹配，并应符合设计文件要求。
