链轮驱动仅载货升降台-生产标准

1 范围

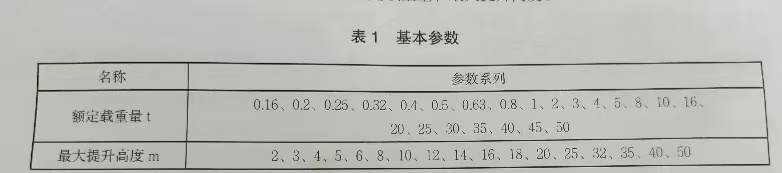

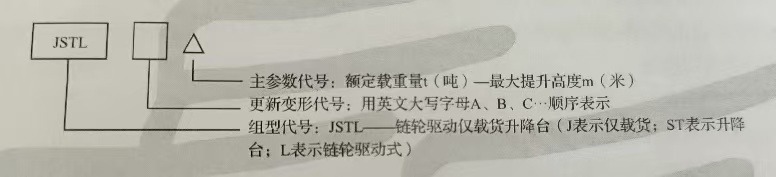

  本文件规定了链轮驱动仅载货升降台（以下简称仅载货升降台）的型号与参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。

本文件 适用于链轮驱动仅载货升降台的制造。

 本文件不适用于

1. 简易升降机；

2. 施工升降机；

3. 仅载货电梯；

4. 升降工作平台；

5. 液压驱动柔性连接仅载货升降台

2 规范性文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

适用于本文件。

GB 755  旋转电机  定额和性能

GB/T 3811-2008  起重机设计规范

GB/T 5226.1  机械电气安全  机械电气设备  第1部分：通用技术条件

GB/T 8923  涂装前钢材表面锈蚀等级和除锈等级

GB/T 19418-2003  钢的弧焊接头  缺陷质量分级指南

GB/T 25856-2010  仅载货电梯制造与安装安全规范

GB/T 37910.1-2019  焊缝无损检测  射线检测验收等级第1部分：钢、镍、钛及其合金

JB/T 5946  工程机械  涂装通用技术条件

JB/T 10559-2018  起重机械无损检测  钢焊缝超声检测

3.术语和定义

3.1

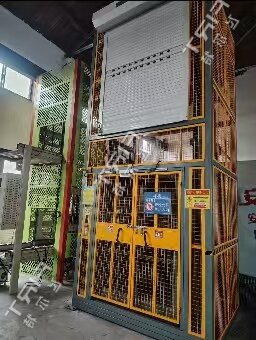

链轮驱动仅载货升降台    chain wheel drive only for cargo lifting platform

无液压泵站，以电动机与减速器和链轮的组合作为驱动装置，驱动装置与平台之间通过链条柔性连接，非封闭式平台在井道（含建筑物井道和钢结构井道）内沿垂直或与垂直方向倾斜角小于15°的钢性导轨运行的仅用于运载货物的升降设备。

3.2平台  platform

  仅载货升降台中用于承载货物的部件。

平台由底板加壁板或围栏组成，且顶部为非封闭形式。

3.3额定载重量  rated load capacity

设计所规定的平台内允许承载的最大质量。

3.4额定提升速度  rated llifting speed

设计所规定的平台提升速度。

3.5平台有效面积  effective  area  of  the  platform

平台门关闭时，在平台地板处测量的平面面积

3.6平台提升高度  platform elevation

从底层端站地面上表面至顶层端站地面上表面之间的垂直距离。

3.7提升横梁  raise the crossbeam

仅载货升降台中介于驱动装置与平台之间，通过链条，承受平台及货物的载荷的主要承载钢结构件与滑轮的总成。

3.8平衡重 counterweight

仅载货升降台中为节能而设置的平衡全部或部分平台和其他平台侧随平台一起移动的设备的质量。

3.9导轨 guide rail

为平台或平衡重运行导向的钢性部件。

3.10井道 hoistway

保证平台和平衡重运行所需的建筑（含钢结构）空间。此空间通常以底坑的底面、井道壁（围壁）和井道顶为边界。

3.11底坑 bottom pit

平台所服务的底层端站以下的井道部分。

3.12顶部空间 top space

平台所服务的最高层站地板与井道顶板之间的井道部分。

3.13 停层保护装置 stop layer protection device

仅载货升降台在停层装卸货物时，防止平台下移或坠落的安全装置。

3.14防坠落保护装置  fall protection device

仅载货升降台在运行时，防止平台坠落的安全装置。

3.15防碰撞保护装置 anti collision protection device

层门边缘外侧设置的防止装卸货物时推车或叉车等与层门直接碰撞的装置。
