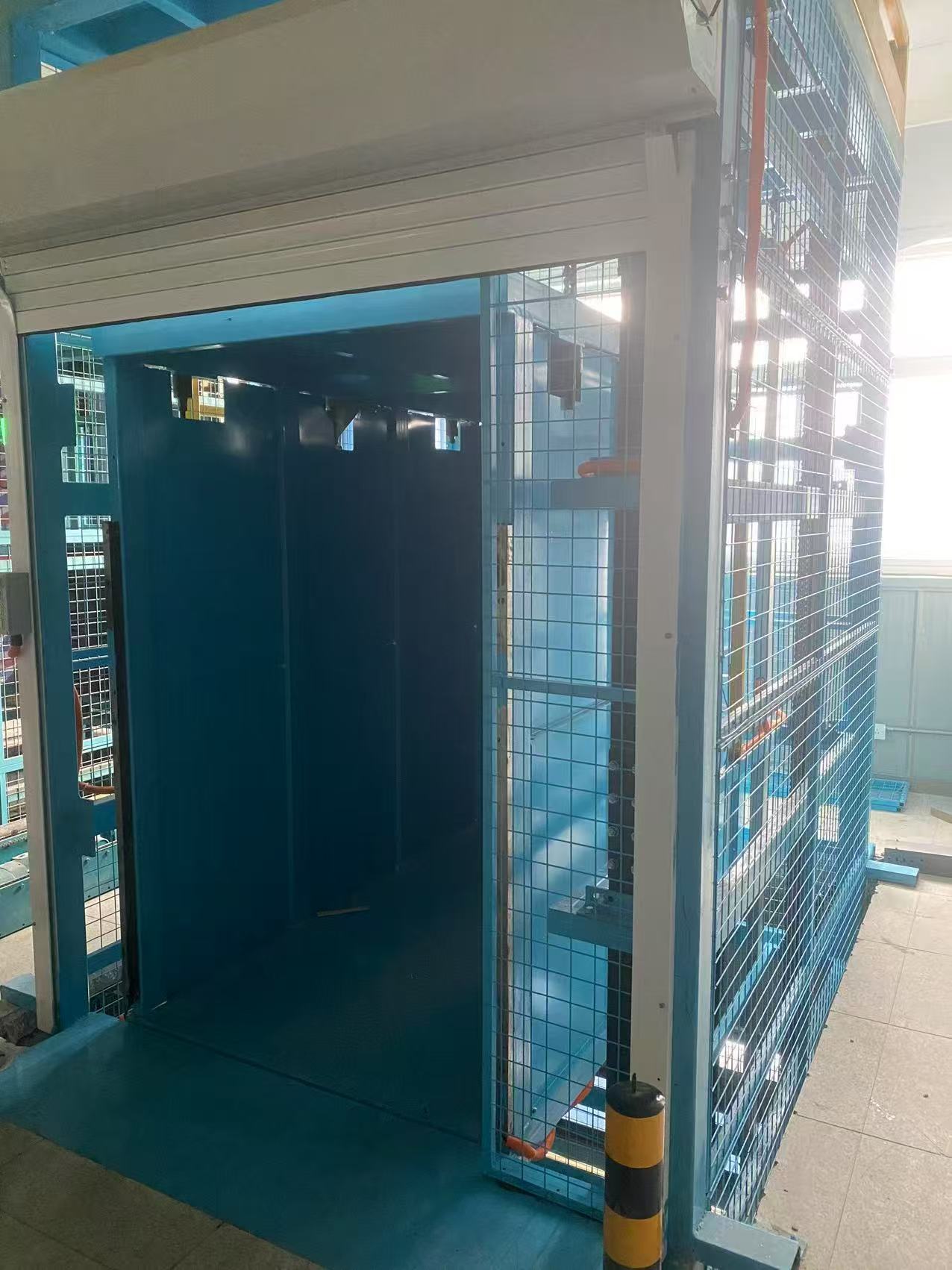

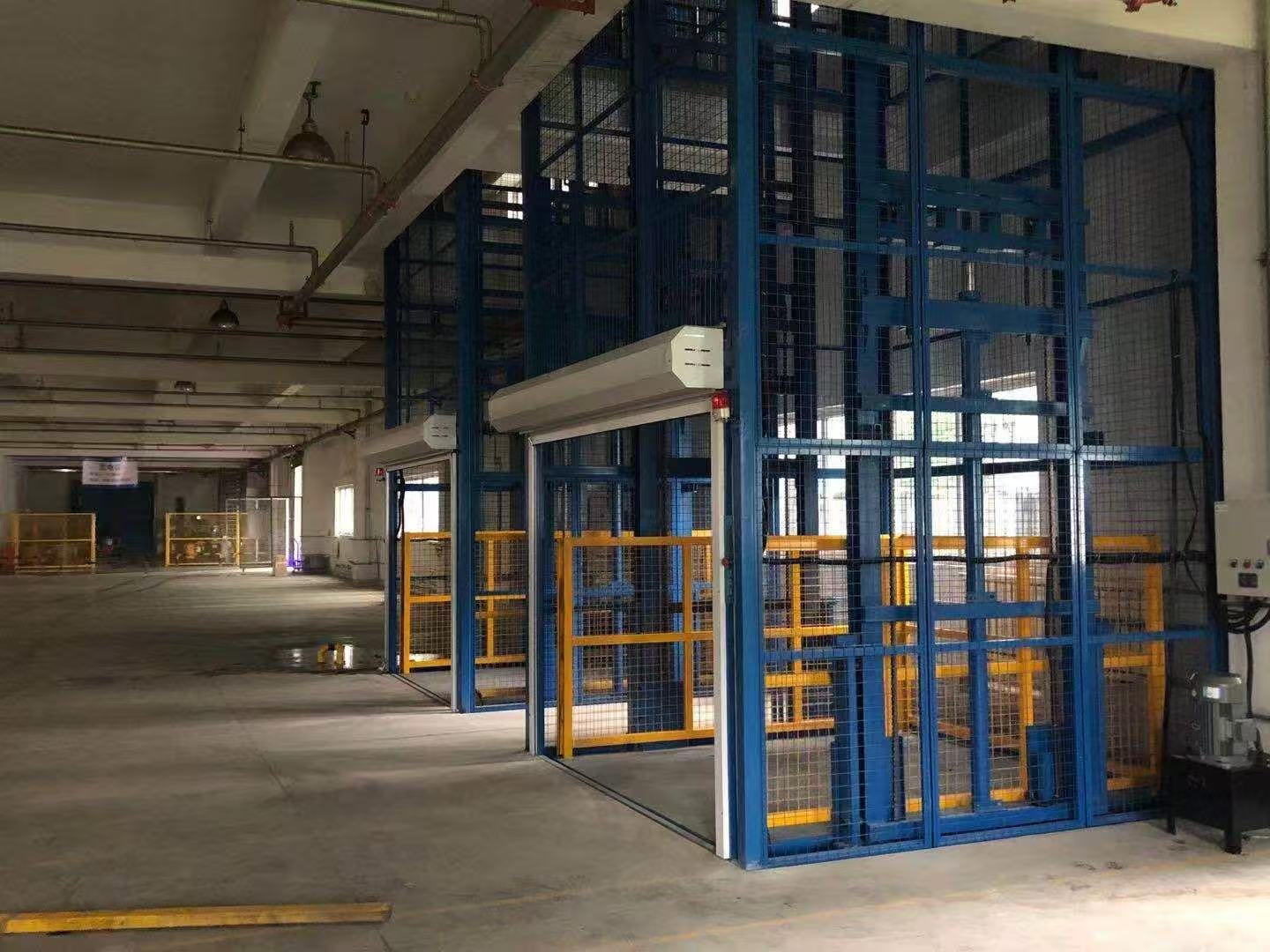

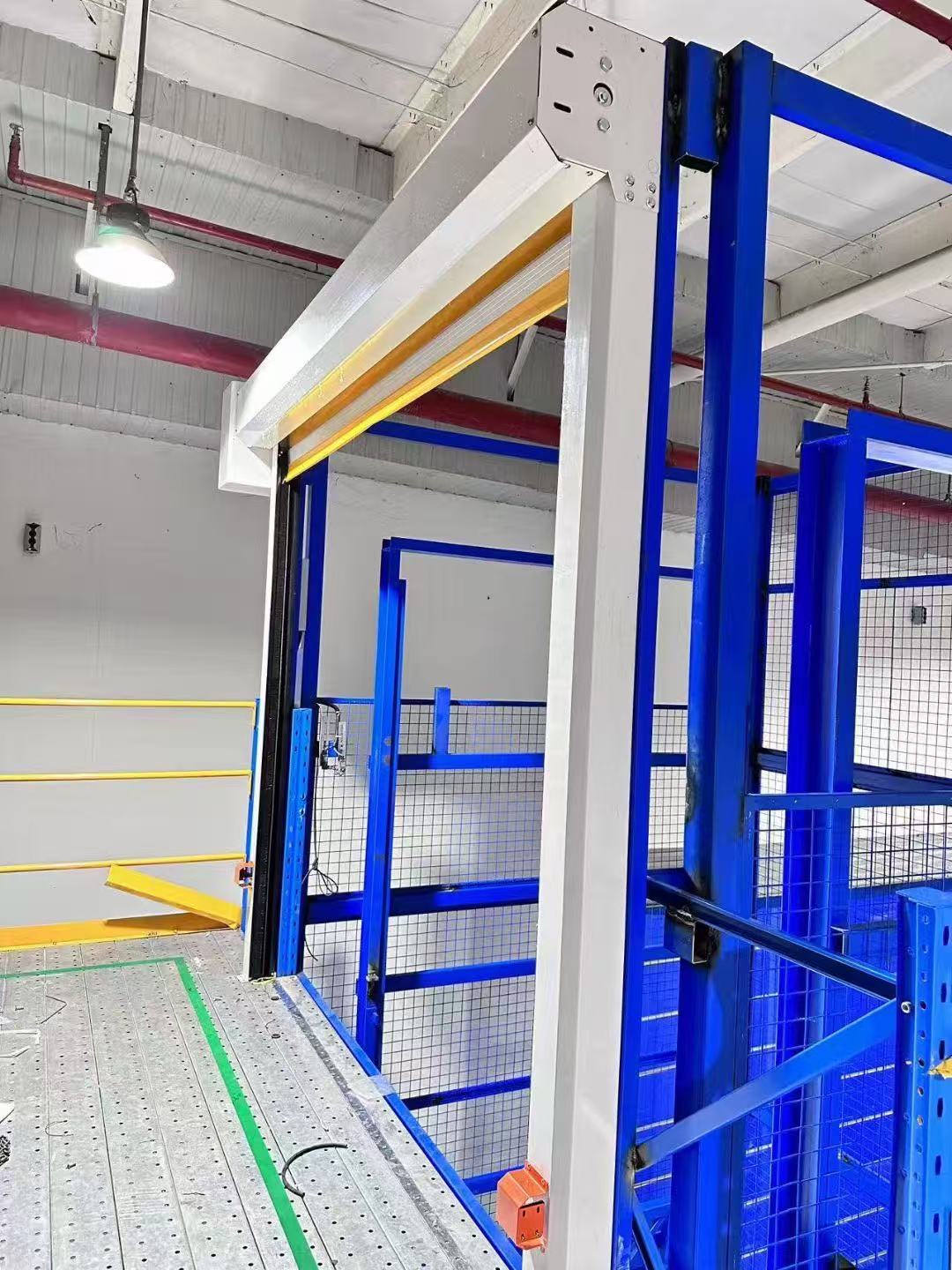

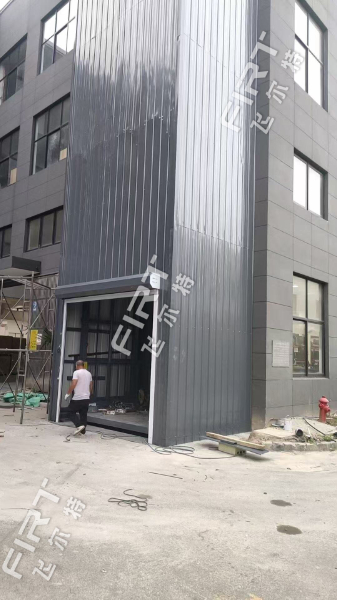

链轮驱动仅载货升降台-试验方法

6实验方法

6.1试验样机

6.1.1 试验样机应有完整的结构、配套机械、电气设备的检验数据、记录和合格证。

6.1.2 试验样机应装配完备、调试合格。在试验过程中不允许修配或更换零部件。

6.2 试验条件

试验样机、应在以下规定的试验条件下进行：

a) 试验场地应在模拟的试验台上或实际工作场地上；

b)试验场地海拔应不超过1000m;

c) 试验环境温度应为-20℃~40℃;

d)相对湿度应不大于90%;

e) 试验样机安装在室外时，试验时风速应不超过12.5m/s;

f) 电源电压的波动范围应不超过额定值的±10%;

g) 试验载荷应准确标定，其偏差应不超过±1%。

6.3 试验仪器和量具

试验用的仪器和量具应在检定或校准合格的有效期内使用。

6.4 技术资料检查

检查图样及检验记录的完整性，计算书中验算项目的完整性及合规性。检查随机文件的完整性。 检查底层承载能力证明的合规性。

6.5 目测检查

检查井道、金属结构、主要零部件、电气设备、安全保护装置、操作装置和信号标志、警示标志、 设备铭牌等设置的符合性。

6.6 尺寸、强度测量

使用仪器、量具测量验证：检查验证平台出人口的边缘与地面的水平间距、停层准确度、井道壁 (围 壁)孔的大小、井道壁(围壁)强度、井道的顶部空间、井道的底坑空间、平台底板表面的水平 倾斜度、平台壁板高度、平台壁板及强度、层门的相关尺寸及强度、停层保护装置及防坠落保护装置 相关尺寸等的合规性。

6.7 电气设备、电气保护、电气联锁验证和手动试验

在空载情况下试验或使用仪器测量验证以下电气设备、电气保护、电气联锁的合规性：

a) 手动试验平台门的电气联锁功能；

b) 模拟试验AI智能监控系统或其他监控装置功能；

c) 手动试验层门的电气联锁功能；

d) 手动试验层门机械联锁装置性能；

e) 手动或使用工具试验层门紧急开锁装置性能；

f) 多根链条承载时，手动试验一根异常电气安全装置性能；

g) 手动试验错相和缺相保护功能；

h) 手动试验失压保护功能；

i) 使用接地摇表测量接地电阻；

j) 使用500V兆欧表测量绝缘电阻；

k) 使用照度计测量作业位置照度；

l) 手动试验停层保护装置的电气保护功能；

m)手动试验防坠落保护装置与制动器及链条松(断)链保护开关的联动功能；

n)无底坑无法设置缓冲器时，使用仪器测量减速运行速度；

o) 手动试验限位开关和极限开关功能；

p) 手动试验操作装置联锁功能；

q) 手动试验检修运行装置功能；

r) 手动试验急停开关功能。

6.8 安全保护装置试验

6.8.1 停层保护装置试验

将125%定载荷均匀放置在平台内，临时短接超载保护装置，平台提升至底层端站上面第一个 层站地面以上200mm处停止，人为使停层保护装置处于起作用状态，以正常速度下行，到停层保护 装置完全搁在停层保护止挡上平台停止下行运行止，检查停层保护装置和止挡应无任何损坏。

6.8.2 防坠落保护装置试验

将125%定载荷均匀放置在平台内，临时短接超载保护装置，平台提升至底层端站地面以上 1000 mm处(或防坠落保护装置与离底层端站最近的第一个防坠落保护止挡以上最大距离处)停止， 人为使防坠落保护装置处于起作用状态，以正常速度下行，到防坠落保护装置完全搁在防坠落保护止 挡上平台停止下行运行止，检查防坠落保护装置和止挡应无任何损坏。

6.8.3 超载保护装置试验

将额定载荷均匀放置在平台内，平台完成全程升降，超载保护装置应不动作；将110%定载荷 均匀放置在平台内，平台应不能启动运行。

6.9 制动性能试验

将125%定载荷均匀放置在平台内，临时短接超载保护装置，平台提升至底层端站上面第一个 层站停止，然后以正常速度下行至行程下段时按下急停开关，平台应完全制停。

6.10 空载试验

6.10.1 接地保护和绝缘保护的检查和测量应在所有通电检查或通电试验项目之前进行。

6.10.2 用接地摇表检查并测量接地保护的符合性。

6.10.3 用500V兆欧表检查并测量绝缘保护的符合性。

6.10.4 接通电源，空载运行。检查：

a) 操纵装置、控制系统、安全防护装置应动作可靠、准确；

b) 各机构应动作平稳、运行正常，应能实现规定的功能和动作，应无异常震动、冲击、噪声等 现象。

6.11 额定载荷试验

将额定载荷均匀放置在平台内，连续完成全程升降3个工作循环，每个全程升降中除正常停站外， 人为各切断电源停止运行1次。检查：

a)起、制动应平稳，与周围建筑物、固定设备及防护围壁应保持间隙，应不发生碰撞。操纵系 统、安全保护装置、电气保护的功能应正常，动作应准确；

b) 运行噪声应符合安全技术规范和设计文件的规定，应无异常噪音。

6.12 动载试验

将110%额定载荷均匀放置在平台内，临时短接超载保护装置，连续完成全程升降3个工作循环， 每个全程升降中除正常停站外，人为各切断电源停止运行1次。检查：

a) 起、制动应平稳，与周围建筑物、固定设备及防护围壁应保持间隙，应不发生碰撞。操纵系 统、安全保护装置、电气保护的功能应正常；

b)平台结构及承载钢结构件不应有永久变形或裂纹，传动系统及零部件不应有损坏现象。

6.13 静载试验

先将110%定载荷均匀放置在平台内，临时短接超载保护装置，然后将平台升高200mm~ 300mm,最后将平台中的载荷按均布方式增加到125%定载荷，静止10min,卸载后检查：

a) 金属结构应无裂纹、永久变形、油漆剥落；

b) 主要构件连接处不应出现松动或损坏；

c) 应无影响性能和安全的其他损坏。
