1 范围

本文件规定了液压驱动柔性连接仅载货升降台(以下简称仅载货升降台)的型号与参数、技术要 求、试验方法、检验规则、标志、包装、运输和贮存。

本文件适用于液压驱动柔性连接仅载货升降台的制造。

本文件不适用于：

a) 简易升降机；

b) 施工升降机；

c) 仅载货电梯；

d)升降工作平台；

e) 链轮驱动仅载货升降台。

2 规范性引用文件

下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文 件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本(包括所有的修改单)适 用于本文件。

GB755 旋转电机 定额和性能

GB/T 3811—2008 起重机设计规范

GB/T 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件

GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级

GB/T 19418—2003 钢的弧焊接头 缺陷质量分级指南

GB/T 25856—2010 仅载货电梯制造与安装安全规范

GB/T 37910.1—2019 焊缝无损检测 射线检测验收等级第1部分：钢、镍、钛及其合金

JB/T5946 工程机械 涂装通用技术条件

JB/T 10559—2018 起重机械无损检测 钢焊缝超声检测

3 术语和定义

3.1 液压驱动柔性连接仅载货升降台 hydraulic driven flexible connection only for cargo lifting platform

以液压泵站与液压缸作为驱动装置，液压缸与平台之间通过链条柔性连接，非封闭式平台在井道 (含建筑物井道和钢结构井道)内沿垂直或与垂直方向倾斜角小于15°的刚性导轨运行的仅用于运载货物的升降设备。

3.2平台 platform
仅载货升降台中用于承载货物的部件。

平台由底板加壁板或围栏组成,且顶部为非封闭形式。

3.3额定载重量 rated load capacity

设计所规定的平台内允许承载的最大质量。

3.4额定提升速度 rated lifting speed

设计所规定的平台提升速度。

3.5平台有效面积 effective area of the platform

平台门关闭时,在平台地板处测量的平面面积。

3.6平台提升高度 platform elevation

从底层端站地面上表面至顶层端站地面上表面之间的垂直距离。

3.7液压缸顶升(提升)导向滑车 hydraulic cylinder lifting guide pulley

仅载货升降台中介于液压缸与平台之间,通过链条,承受平台及货物的载荷或承受液压缸顶升(提升)力的主要承载钢结构件与滑轮的总成。

3.8导轨 guide rail

为平台运行导向的刚性部件。

3.9井道 hoistway

保证平台和液压缸运行所需的建筑(含钢结构)空间。此空间通常以底坑的底面、井道壁(围壁)和井道顶为边界。

3.10底坑 bottom pit

平台所服务的底层端站以下的井道部分。

3.11顶部空间 top space

平台所服务的最高层站地板与井道顶板之间的井道部分。

3.12停层保护装置 stop layer protection device

仅载货升降台在停层装卸货物时,防止平台下移或坠落的安全装置。

3.13防坠落保护装置 fall protection device

仅载货升降台在运行时,防止平台坠落的安全装置。

3.14平台下沉量 platform sinking volume

平台停留在任一作业高度,由于液压系统内泄等原因,造成平台下降的垂直距离。

3.15防碰撞保护装置 anti collision protection device

层门边缘外侧设置的防止装卸货物时推车或叉车等与层门直接碰撞的装置。

4型号与参数

4.1 型号

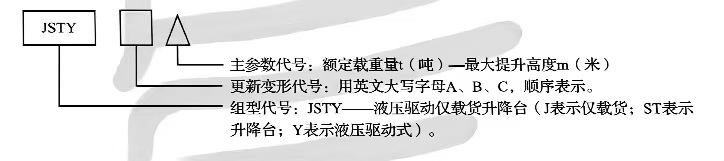

4.1.1 编制方法:仅载货升降台的型号由组型代号、更新变形代号和主参数代号组成。

4.1.2 标记示例:

示例 1:液压驱动柔性连接仅载货升降台,额定载重量5t,最大提升高度10m,第一次更新变形,表示为:仅载货升降台 JSTYA5–10 T/SJJXH Q204-2025

示例2:液压驱动柔性连接仅载货升降台,额定载重量3t,最大提升高度15m,表示为:仅载货升降台 JSTY3–15 T/SJJXH Q204-2025

4.2 基本参数

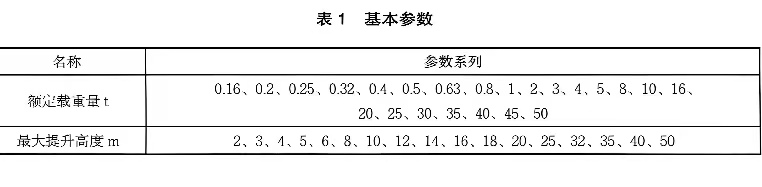

仅载货升降台的基本参数系列见表1。

应优先采用表所规定的仅载货升降台额定载重量和最大提升高度。
